Quanto você sabe sobre essas formas de estrutura de aço?

À medida que cobrimos os quatro sistemas principais principais noestrutura de açoindústria da última vez, a EHSS continuará a levá-lo para explorar estruturas de aço nesta edição. Em edifícios modernos, com crescente complexidade estrutural e demandas de suporte de carga, formas estruturais como cascas treliçadas, cabos de suspensão, estruturas de vigas e tubos de aço preenchidos com concreto têm sido amplamente aplicadas. Os tipos de estruturas metálicas apresentados nesta edição são todos comumente utilizados em engenharia com sistemas técnicos maduros e padrões de suporte correspondentes, dominando seus respectivos campos segmentados.

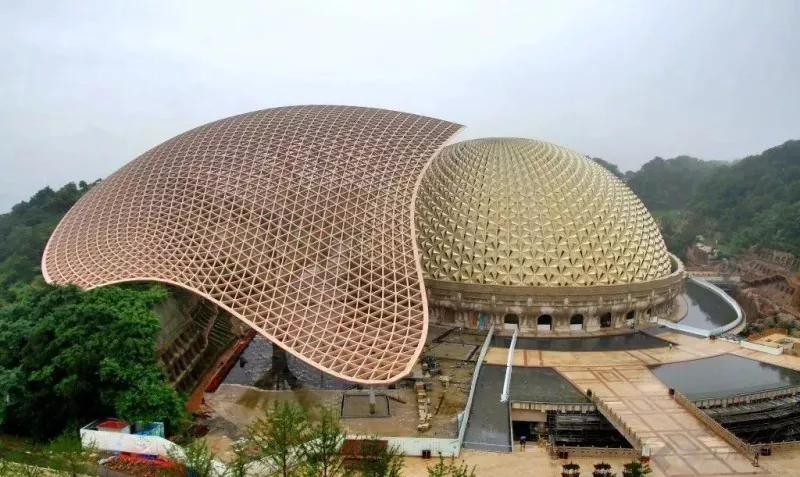

A estrutura da casca em treliça, como o nome sugere, é uma estrutura de grade curva que lembra uma casca de ovo. Sua principal característica reside na capacidade de formar formas curvas de grandes vãos, como cúpulas e arcos. Com aparência elegante e suporte de força eficiente, é amplamente aplicado em grandes ginásios, centros de exposições, planetários e estufas botânicas.

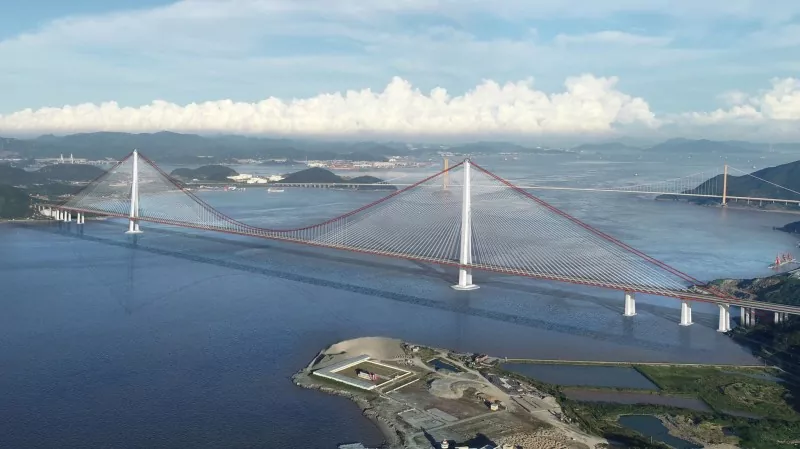

As estruturas de suspensão utilizam cabos de aço de alta resistência como componentes principais e realizam grandes vãos utilizando a propriedade de tração dos cabos. Eles apresentam capacidade de vão ultragrande, peso próprio leve e baixo consumo de aço, e são adotados principalmente para pontes suspensas, grandes estádios, terminais aeroportuários e outros projetos.

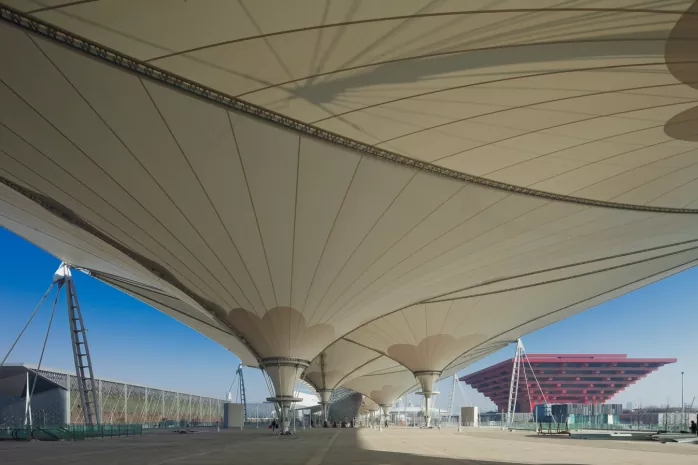

A estrutura cabo-membrana é o tipo mais comum e amplamente utilizado entre todas as estruturas de membrana, composta de materiais de membrana juntamente com componentes de aço ou estruturas de aço. Os tecidos da membrana são geralmente revestidos com PTFE ou PVC. Apresentando peso leve, alta resistência e grande flexibilidade para formar superfícies curvas complexas de forma livre, é comumente usado para coberturas, instalações paisagísticas, postos de pedágio e locais infláveis.

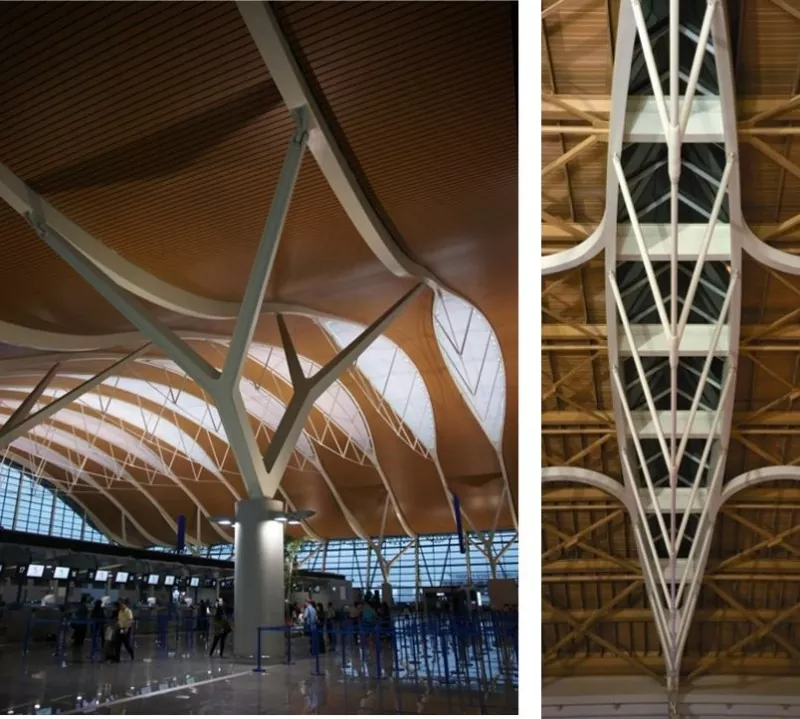

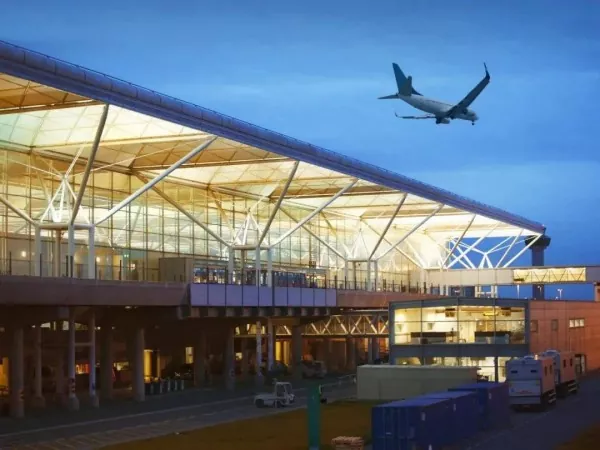

A estrutura sustentada por cordas é composta por banzos superiores rígidos e cabos de aço inferiores flexíveis conectados por escoras, onde os banzos superiores rígidos são em sua maioria vigas ou treliças de aço, portanto também pode ser interpretada como uma estrutura formada pela ligação de vigas ou treliças de aço com cabos de aço através de escoras. A estrutura de cordas de vigas é a forma mais comum e típica deste sistema estrutural com vigas de aço de alma sólida como seus componentes superiores. Apresentando autoequilíbrio e excelente capacidade de vão, as estruturas sustentadas por cordas são aplicadas principalmente em telhados de longo vão e terminais de aeroportos.

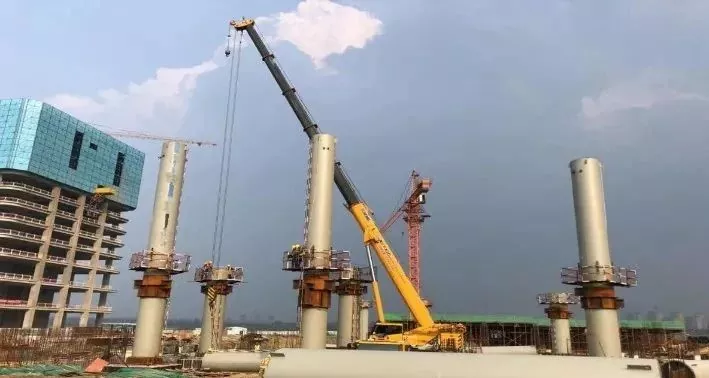

Estrutura de tubo de aço preenchido com concreto refere-se a uma estrutura com concreto preenchido dentro de tubos de aço para melhorar significativamente a capacidade de carga e a ductilidade. Possui alta capacidade de carga e ductilidade favorável, e é usado principalmente como membros de compressão em colunas de edifícios super altos, pontes em arco e estruturas de longo vão.

As estruturas de portal, estruturas de aço, treliças de aço e estruturas de grade mencionadas na edição anterior possuem o maior volume de mercado e os cenários de aplicação mais universais, servindo como as principais opções para fábricas de pequeno e médio porte, edifícios altos e telhados convencionais de grande vão. Em contraste, as cascas treliçadas, estruturas de suspensão, estruturas de cabos-membrana, estruturas de vigas e estruturas de tubos de aço preenchidos com concreto abordadas nesta edição são subsistemas especializados adaptados para cenários que envolvem vãos especiais, edifícios super altos, recintos leves e condições de tensão composta, e também representam sistemas de estrutura de aço convencionais e populares hoje em dia.

Todossistemas estruturais de açoabordados nas duas parcelas apresentam vantagens distintas e se complementam, formando em conjunto um espectro técnico completo para a engenharia atual de estruturas metálicas. Especificamente, a estrutura de aço estabelece a base para a estrutura de aço reforçada; conchas reticuladas e grades espaciais se enquadram na categoria de estruturas de grade espacial como formas paralelas; estruturas suspensas, membranas de cabos e sustentadas por cordas podem ser combinadas com treliças e grades para formar sistemas de longo vão; estruturas de aço de paredes finas formadas a frio são aplicadas principalmente em sistemas de construção de aço leve; e estruturas tubulares de aço preenchidas com concreto pertencem a sistemas de suporte de carga compostos de aço-concreto.

Ao selecionar tipos estruturais para projetos práticos, uma avaliação abrangente deverá ser realizada com base nas funções do edifício, nas condições do vão, nos indicadores econômicos e nos requisitos do cronograma de construção para determinar a solução ideal. Fique ligado emEHSScanais oficiais para atualizações técnicas mais profissionais de estruturas de aço. Com 21 anos de dedicação à fabricação e instalação de estruturas de aço, oferecemos suporte técnico completo para seus projetos com sólida capacidade profissional.
