Supermercado de armazém com estrutura de aço

O edifício de supermercado com estrutura de aço é uma forma de construção especialmente projetada por nossa fábrica chinesa de estruturas de aço para supermercados em estilo de armazém. Combina as características de engenharia da "estrutura de aço" e os requisitos funcionais dos "supermercados tipo armazém". Nossa tecnologia de construção com estrutura de aço forneceu soluções para muitos clientes em vários países e regiões. Somos um fornecedor e fabricante de estruturas de aço com mais de 20 anos de experiência.

Estrutura central

Estrutura de aço

● Materiais principais: os principais componentes de suporte de carga, como colunas, vigas e treliças de telhado, usam aço laminado a quente em forma de H, tubos quadrados de aço, etc.

● Método de conexão: Os componentes são montados no local através de parafusos de alta resistência, soldagem, etc.

● Estrutura do invólucro: As paredes externas e coberturas geralmente utilizam painéis sanduíche ou chapas de aço perfiladas em vez das tradicionais paredes de tijolo ou de concreto.

Função principal

Supermercado estilo armazém

● Altura livre elevada: O primeiro andar de um supermercado tipo armazém com estrutura de aço geralmente tem uma altura de 8 a 12 metros ou até mais. Utilização de prateleiras de alto nível para armazenamento vertical, maximizando a capacidade de estoque. As empilhadeiras podem circular livremente entre as prateleiras para realizar operações de reabastecimento. Ele oferece aos clientes uma experiência de compra aberta e sem estresse.

● Circulação integrada: O interior do edifício é normalmente dividido em área frontal e área posterior, sem divisórias rígidas entre elas. As próprias prateleiras altas são unidades de exibição e armazenamento. Os clientes podem observar o processo de reabastecimento, potencializando a sensação de “grande quantidade, bom preço” do armazém.

● Funções complementares: É necessário projetar plataformas de carga especiais e um amplo estacionamento externo.

Sistema estrutural

Os supermercados armazéns com estrutura de aço adotam principalmente os dois sistemas estruturais a seguir, ou uma combinação dos dois:

Caso do produto

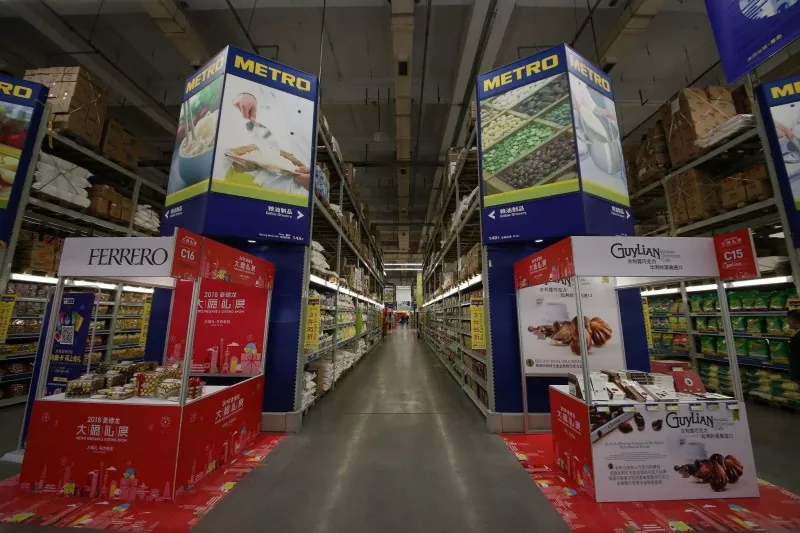

Metro (METRO) - O pioneiro dos supermercados alemães com armazéns com estrutura de aço

● Sistema estrutural: Pórtico em estrutura de aço leve, com vão tipicamente de 24 a 30 metros e espaçamento entre pilares de 6 a 12 metros.

● Espaço interno: Altura líquida de 8 a 10 metros, prateleiras altas atingem diretamente até cerca de 7 metros e empilhadeiras podem operar livremente entre as prateleiras.

● Identificação da aparência: A fachada exterior é maioritariamente composta por painéis sanduíche metálicos de cor azul e branca, com o logótipo “METRO” proeminente na parede inclinada, e é fornecida uma plataforma de carga (mesma altura da caçamba do caminhão).

● Piso: Piso de concreto resistente, com espessura aproximada de 250mm e superfície endurecida, capaz de suportar diretamente empilhadeiras e paletes totalmente carregados.

O processo completo de fabricação do produto

O processo de fabricação de um armazém de supermercado com estrutura de aço completo geralmente inclui as seguintes etapas:

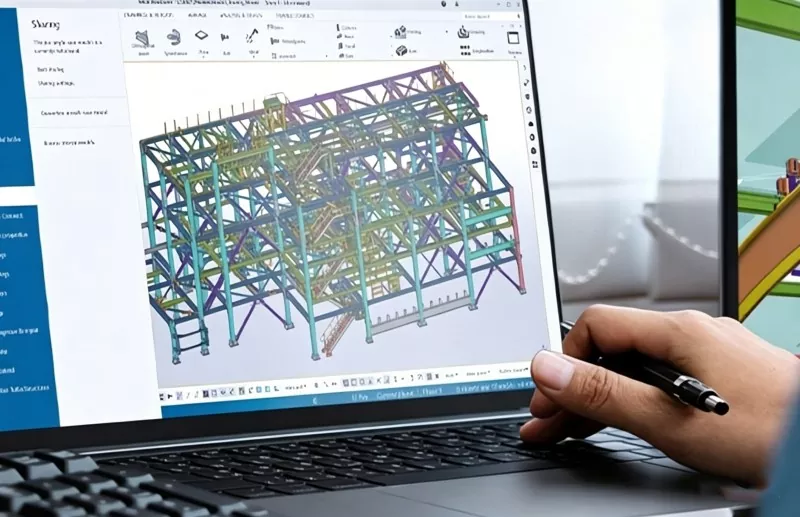

1. Aprofundamento do projeto

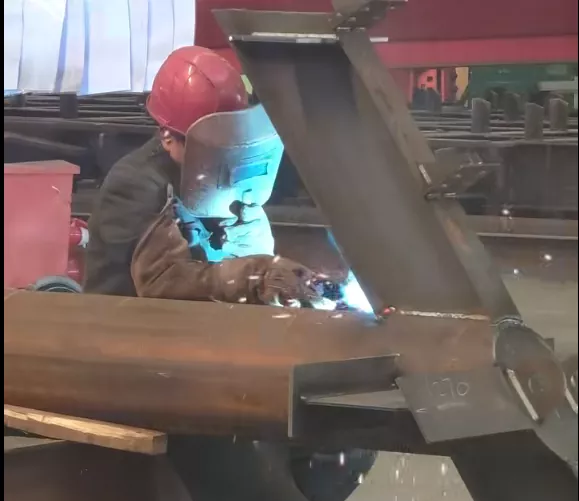

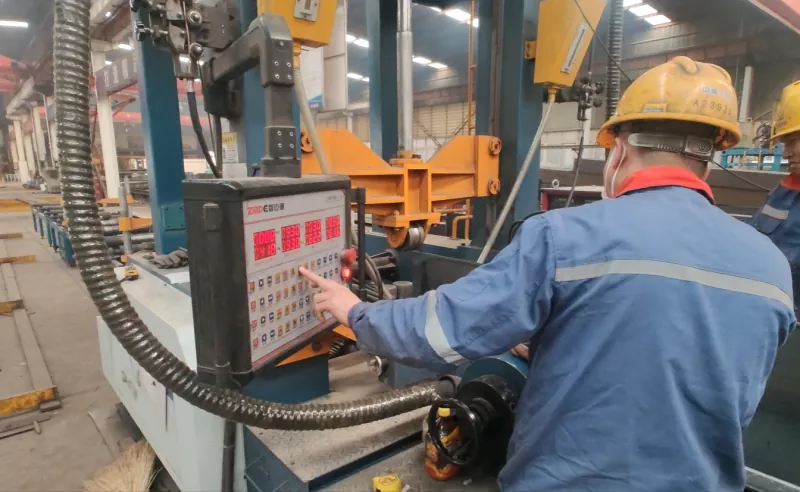

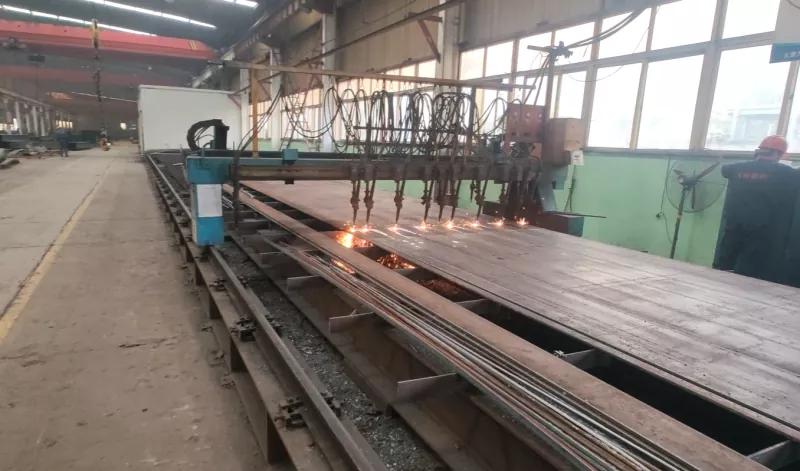

2. Corte e processamento

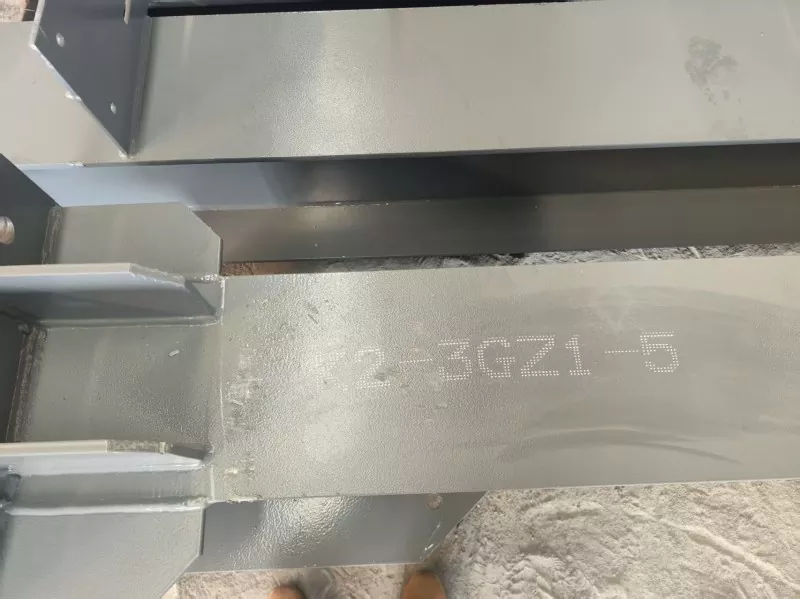

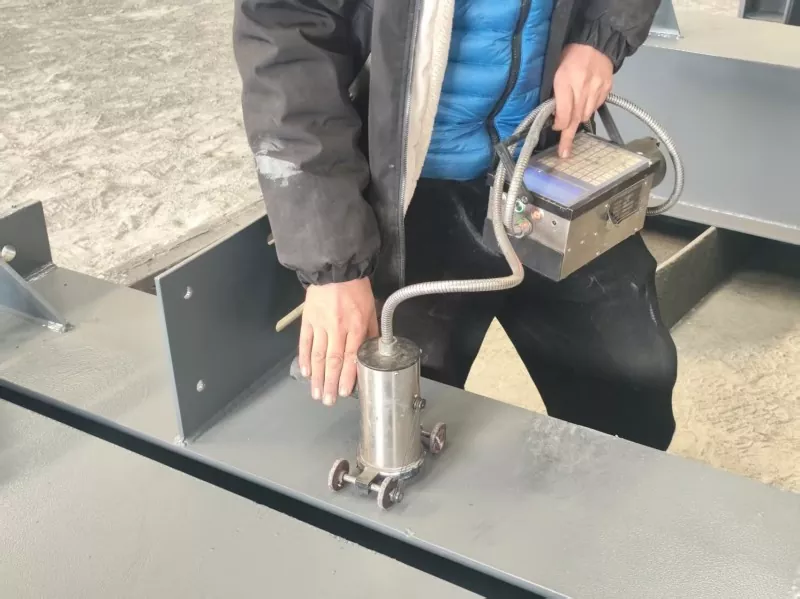

3. Impressão a laser de números de componentes

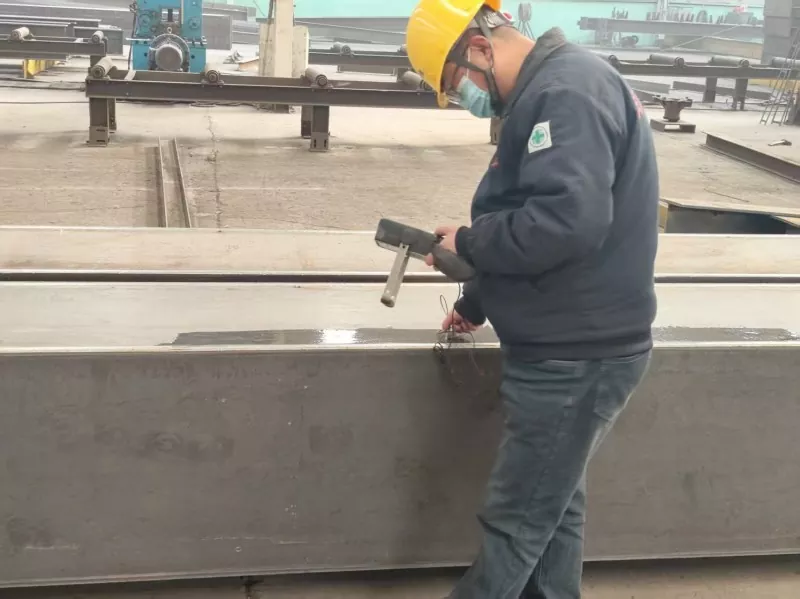

4. Inspeção de qualidade

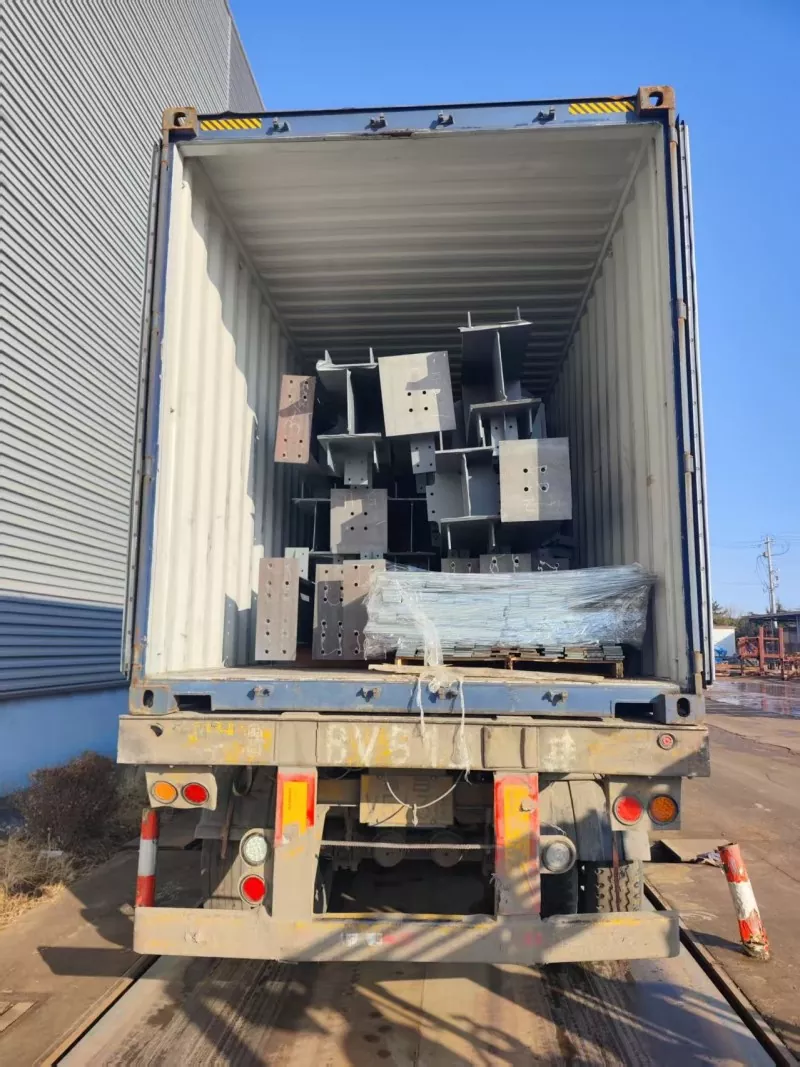

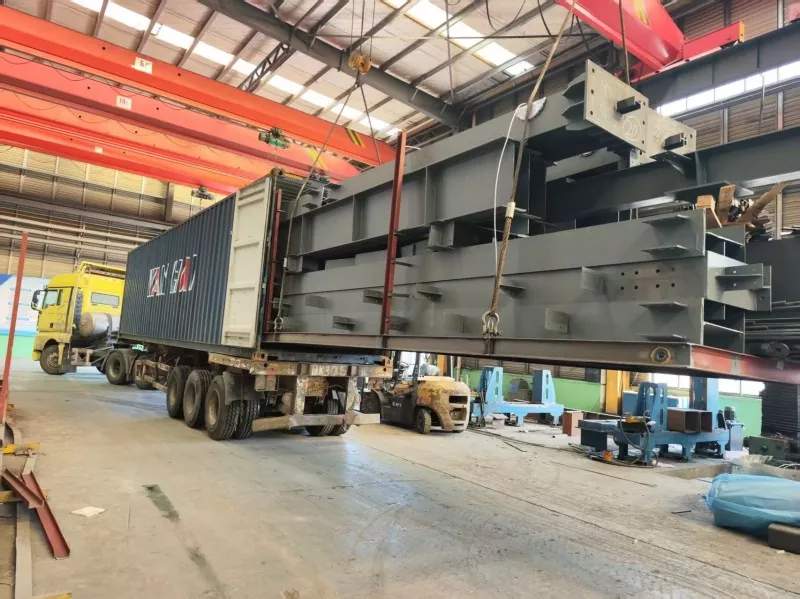

5. Embalagem e envio

Sugestões de design de nós principais

Colunas de aço são os principais componentes de suporte de carga dos supermercados com armazéns de estrutura de aço. As sugestões de projeto para pilares metálicos contemplam os seguintes aspectos:

● Forma da seção: Geralmente é utilizado aço em forma de H soldado ou laminado a quente (série de flanges largas). Às vezes, colunas em forma de caixa ou colunas de tubo redondo são usadas em áreas de carga pesada.

● Espaçamento entre colunas: O espaçamento entre colunas longitudinal (ao longo do comprimento do supermercado) é geralmente de 6 a 12 metros, que é coordenado com o módulo de prateleira e a largura da passagem da empilhadeira.

● Base de pilar: Principalmente bases de pilares de ligação rígida (conexões de chumbadores embutidas ou expostas), que transferem momentos fletores e forças axiais; eles precisam resistir às cargas do vento e às forças horizontais dos guindastes (se houver).

● Tratamento especial: Abaixo de 1,5 a 2,0 metros da base da coluna, o concreto é frequentemente aplicado externamente ou ângulos de proteção anticolisão são configurados para evitar danos causados ​​por impactos de empilhadeiras.
