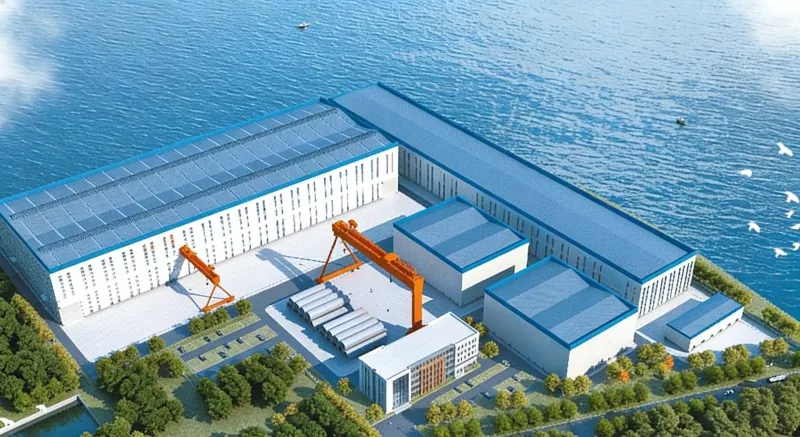

Fábrica de energia eólica offshore com estrutura de aço

Os edifícios de fábricas de energia eólica offshore com estrutura de aço referem-se a fábricas industriais pesadas projetadas especificamente para a fabricação de equipamentos de energia eólica offshore. Sua estrutura principal é feita de aço e geralmente estão localizados em portos ou docas costeiras para atender às necessidades de produção, montagem e transporte de componentes extremamente grandes e pesados.

Nossa fábrica chinesa forneceu soluções de estrutura de aço para vários projetos de energia eólica offshore e é um dos fornecedores de estruturas de aço de alta qualidade na China.

Forma estrutural

● Estrutura de treliça de aço pesada: Esta é a forma estrutural mais comum.

● Estrutura de portal pesada: Adequado para oficinas de fabricação ou montagem em geral.

● lEstruturas de treliça e rede de aço: Usadas para fábricas com vãos extremamente grandes ou com funções especializadas.

Resistência à corrosão e design de resistência ao vento

● Sistema de proteção contra corrosão: Como estes edifícios industriais são construídos perto do oceano, o ambiente circundante é relativamente úmido e há condições climáticas mais extremas. O tratamento superficial do aço adota um sistema de revestimento de proteção contra corrosão pesada.

● Resistência ao vento: O próprio edifício precisa de ser concebido de acordo com os padrões de carga de vento de 50 ou 100 anos, uma vez por século, nas zonas costeiras, para garantir a segurança estrutural em condições meteorológicas extremas.

Os componentes estruturais do produto

Estrutura principal

● Geralmente são adotadas colunas treliçadas de aço. Para fábricas de energia eólica offshore com estrutura de aço com grande altura e tonelagem de guindaste pesada, as colunas de treliça de aço têm maior resistência à flexão e podem suportar o peso do guindaste de coluna.

Sistema de viga de guindaste

● Vigas de guindaste geralmente usam vigas I de alma sólida soldadas de alta resistência, com limite de escoamento geralmente atingindo 355Pa ou 390Pa.

Sistema de suporte

● Os suportes entre colunas podem ser feitos de aço em forma de H, cantoneiras de aço e tubos redondos, geralmente em forma de X.

● Suportes horizontais serão dispostos no telhado para transferir a força horizontal do telhado.

● O sistema geralmente é disposto no topo dos pilares, visando proteger a estabilidade dos esforços entre os pórticos de aço.

Estrutura do gabinete

● As terças geralmente usam aço em forma de H soldado de alta frequência ou aço em forma de C.

● As vigas de parede são principalmente de aço em forma de H ou de aço grande em forma de C e são conectadas por deslizamento para se adaptarem à deformação lateral da estrutura principal sob carga de vento ou efeitos de temperatura.

Parâmetro (Especificação)

Caso do produto

O projeto de energia eólica offshore de grande megawatt de Lishan, que contou com a participação conjunta da EIHE Steel Structure, é o maior projeto de energia eólica offshore com paridade de preços na China e o maior cluster de energia eólica offshore no norte da China. Ele está localizado na área marítima do sul da cidade de Lishan, cidade de Weihai, província de Shandong. Todo o projeto está dividido em dois locais independentes, U1 e U2, com capacidade instalada total de 150 megawatts (1,5 GW).
