Guia completo para componentes estruturais de aço: membros secundários e detalhes de conexão

A edição anterior ilustrou os detalhes e desenhos de layout de membros primários de suporte de carga e membros de contraventamento e estabilidade entreestrutural de açocomponentes. Esta sessão continua com a introdução de componentes secundários e anexados, bem como conexões e acessórios estruturais. Abaixo estão as descrições das posições típicas de layout e listas completas de cada componente em edifícios de aço.

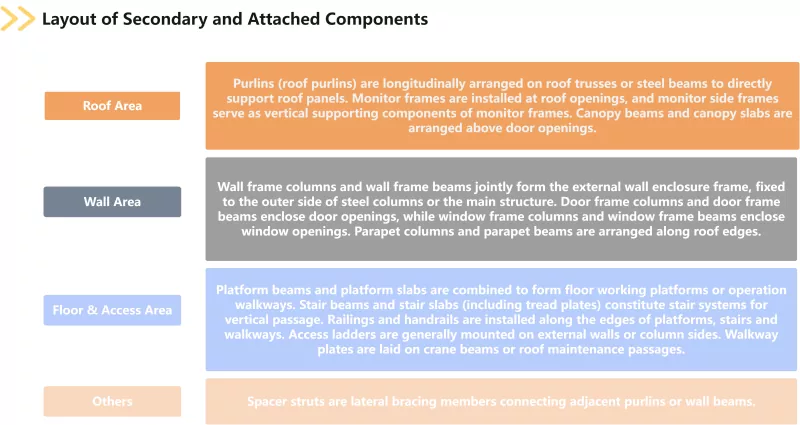

Os componentes secundários e anexados incluem terças, colunas de moldura de parede, vigas de moldura de parede, molduras de monitor, molduras laterais de monitor, vigas de escada, lajes de escada, vigas de plataforma, lajes de plataforma, corrimões, corrimãos, escadas de acesso, placas de passarela e suportes espaçadores, colunas de moldura de porta, vigas de moldura de porta, colunas de moldura de janela, vigas de moldura de janela, vigas de dossel, lajes de dossel, colunas de parapeito e vigas de parapeito. As terças são subdivididas em terças de telhado e terças de parede, enquanto as lajes das escadas cobrem as placas do piso. Realizando funções de construção como fechamento, passagem, iluminação natural e ventilação, os componentes secundários e anexos transmitem cargas de vento, cargas de neve e outras cargas para a estrutura principal. São peças indispensáveis ​​que garantem a integridade e as funções de serviço dos edifícios de aço.

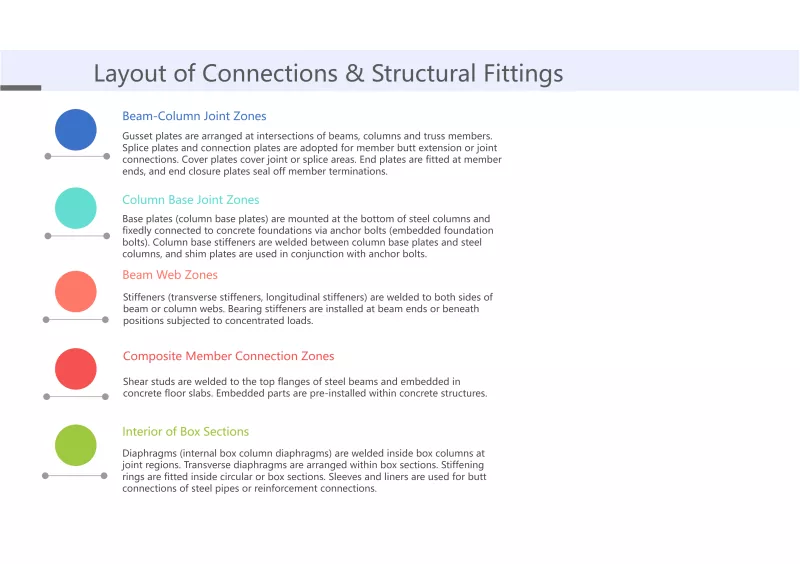

Conexões e acessórios estruturais consistem em placas de reforço, reforços, reforços de rolamento, placas de calço, placas de conexão, placas de emenda, placas de cobertura, placas de fechamento de extremidade, placas de extremidade, placas de base, reforços de base de coluna, parafusos de ancoragem de coluna, parafusos de alta resistência, parafusos comuns, pinos de cisalhamento, peças embutidas, mangas, revestimentos, anéis de reforço, diafragmas e diafragmas transversais. Os reforços são divididos em reforços transversais e reforços longitudinais; placas de base incluem placas de base de coluna; os parafusos de ancoragem da coluna também são conhecidos como parafusos de fundação embutidos; os pinos de cisalhamento também são chamados de conectores de pinos; os diafragmas cobrem os diafragmas internos para colunas tipo caixa. Como uma categoria vital deestrutura de açocomponentes, conexões e acessórios estruturais determinam diretamente se todos os membros de suporte de carga podem trabalhar em coordenação de forma eficaz e se o caminho de transferência de carga é contínuo e confiável.

Até agora, as quatro principais categorias de componentes estruturais de aço classificados por composição estrutural foram todas classificadas. Todos os componentes acima são desenhados em desenhos de construção de edifícios metálicos, incluídos na análise de força em relatórios de cálculo estrutural e retidos permanentemente nas estruturas concluídas. A combinação de componentes varia de acordo com os diferentes tipos de projeto. Uma compreensão correta do posicionamento funcional e da lógica de layout de cada tipo de componente é um pré-requisito para compilar estimativas de quantidades precisas e determinar razoavelmente preços unitários abrangentes, bem como a base para garantir que a intenção do projeto das estruturas de aço possa ser transformada em edifícios físicos seguros e confiáveis.
