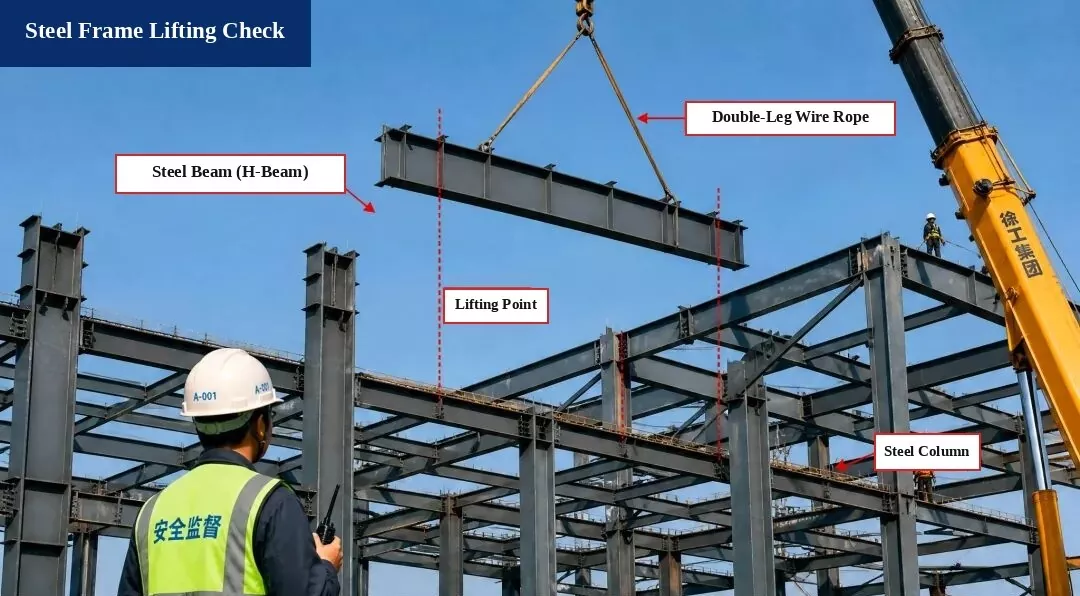

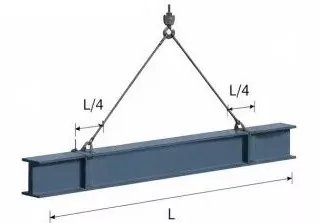

I. Diagrama de Levantamento
Membro:Viga de Aço H500×200×10×16, Comprimento L = 12,0 m
Pontos de levantamento:Ajustado em L/4 de cada extremidade da viga
Ângulo da funda:α ≈ 60°

Etiquetas de fotos extraídas:Parte Elevada: Viga de Aço (Viga H) | Eslinga de elevação: Eslinga de cabo de aço de perna dupla | Posição do ponto de elevação | Coluna com estrutura de aço | Supervisor de Segurança (Capacete A-001) | Guindaste: Grupo XCMG
Membro:Viga de Aço H500×200×10×16, Comprimento L = 12,0 m
Pontos de levantamento:Ajustado em L/4 de cada extremidade da viga
Ângulo da funda:α ≈ 60°
1. Peso próprio da viga:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN
2. Fator de carga dinâmico:Pegue 1.1
3. Peso das eslingas:Ignorado (insignificante)
4. Carga total de elevação:
P = G × 1,1 = 219,9 kN
5. Tensão da eslinga (carga balanceada):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN
1. Tipo de funda:Cabo de aço φ20, carga de ruptura Fb = 360 kN
2. Fator de Segurança (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25
Atende aos requisitos padrão!
Verifique a conclusão:
A operação de elevação é segura e atende aos requisitos do código.
• Código para Construção de Estruturas Metálicas (GB 50755-2012)
• Código Técnico de Segurança de Elevação e Içamento na Construção (JGJ 276-2012)
1. Verifique a viga de aço, os cabos de aço e as ferramentas de içamento antes de levantá-las para garantir que sejam seguros e confiáveis.
2. Designe uma pessoa dedicada para dirigir o processo de elevação. Ninguém pode ficar sob a viga levantada.
3. Pare o trabalho de elevação imediatamente quando a velocidade do vento atingir o nível 6 ou superior.

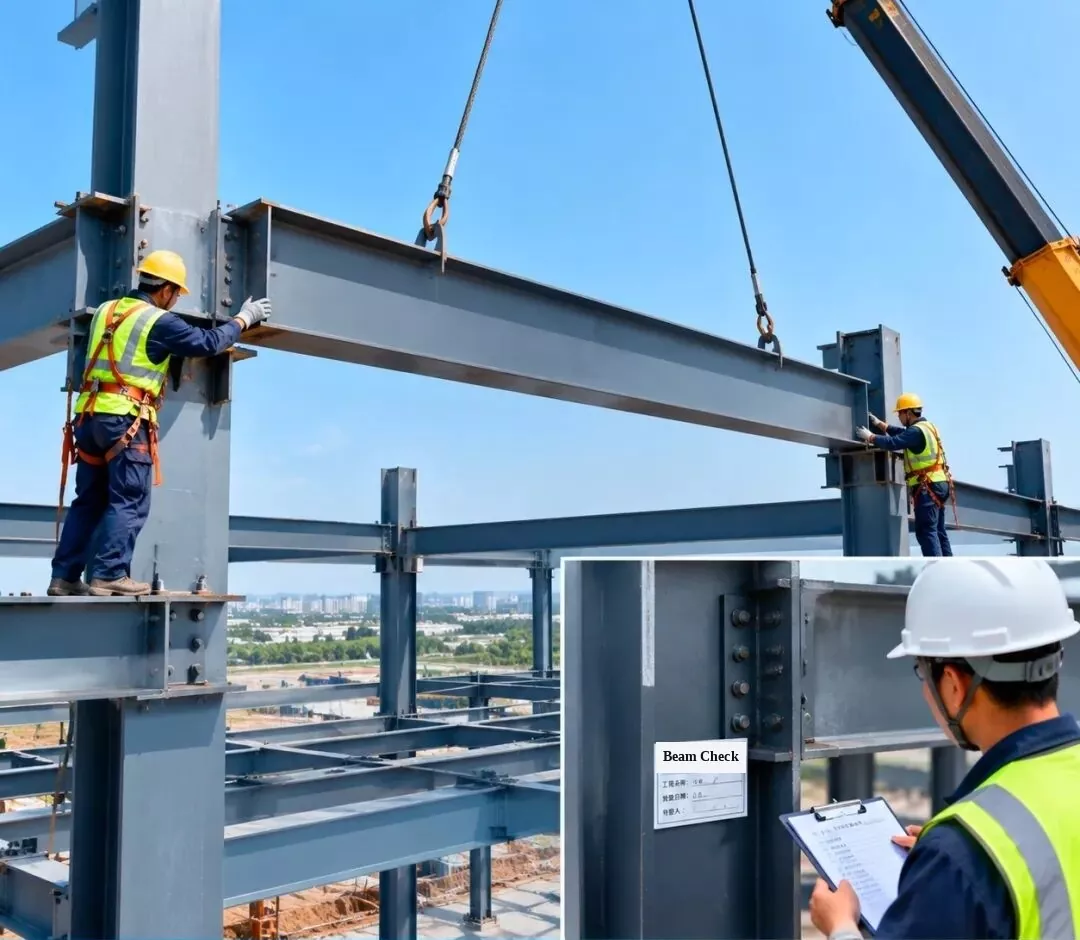

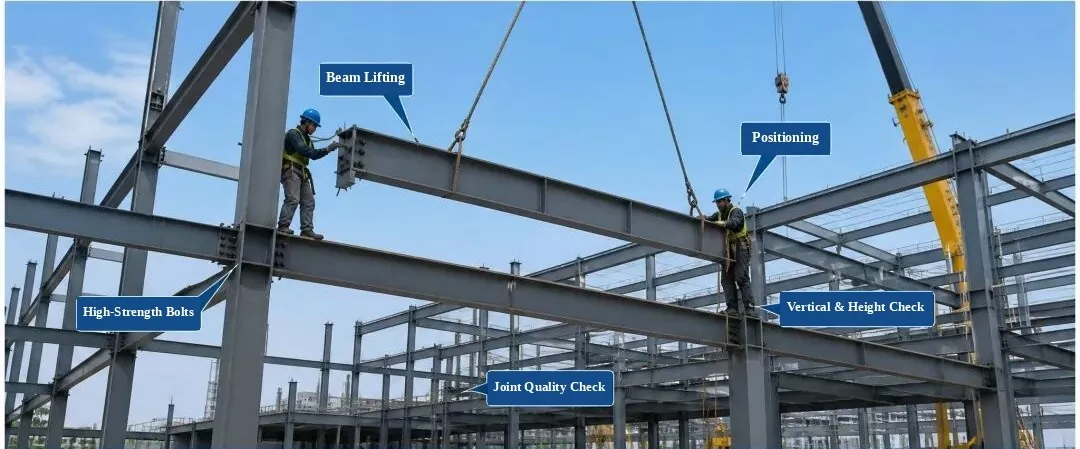

Levante a viga de aço até a posição planejada e, em seguida, inspecione e aprove as juntas de conexão para garantir que a qualidade da instalação atenda aos requisitos do projeto.
[Etiqueta inserida no pilar: Inspeção de instalação de vigas de aço | Nome do Projeto: Workshop #1 | Data da inspeção | Inspetor]

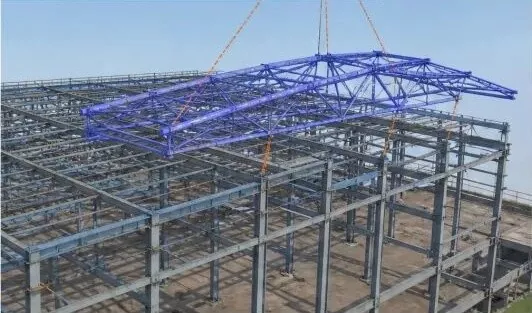

1. Simulação BIM 3D:Simule a instalação da treliça do telhado de aço para melhorar o plano de elevação e a ordem de instalação.

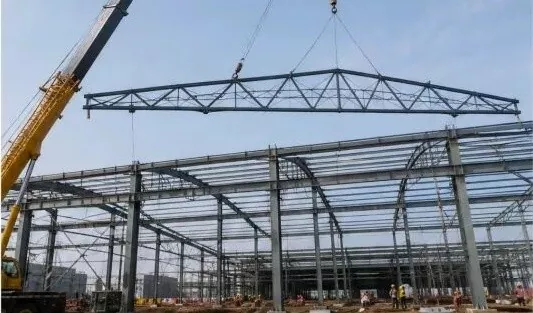

2. Elevação da treliça do telhado:Use um caminhão guindaste para levantar a treliça e colocá-la lentamente na posição, mantendo-a equilibrada.

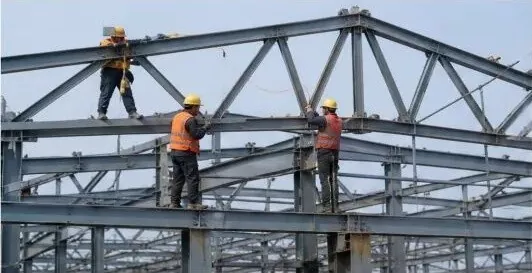

3. Posicionamento e fixação temporária:Depois que a armação do telhado estiver no lugar, fixe-a temporariamente e ajuste sua posição e altura (elevação).

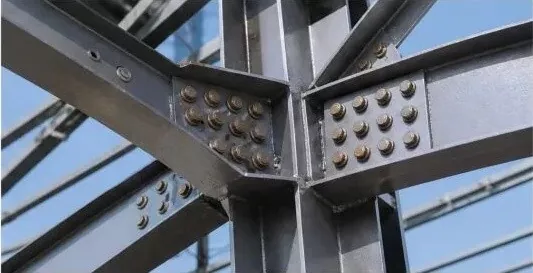

4. Conexão de parafuso de alta resistência:Aperte os parafusos de alta resistência de acordo com as regras de projeto para garantir uma conexão forte.
5. Inspeção de instalação:Verifique a altura da treliça, extensão, flexão (deflexão) e alinhamento vertical para ter certeza de que atendem ao código.

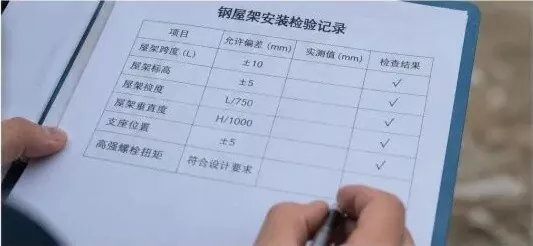

6. Registro de Inspeção:Após passar na inspeção, preencha o formulário de registro e passe para a próxima etapa da construção.| Item de inspeção | Erro permitido (mm) | Valor medido (mm) | Verifique o resultado |
|---|---|---|---|
| Extensão da Treliça (L) | ±10 | — | √ (Passar) |
| Altura da treliça (elevação) | ±5 | — | √ (Passar) |
| Flexão de treliça (deflexão) | L/750 | — | √ (Passar) |
| Alinhamento Vertical da Treliça | H/1000 | — | √ (Passar) |
| Posição de suporte | ±5 | — | √ (Passar) |
| Torque de parafuso de alta resistência | Atende aos requisitos de projeto | — | √ (Passar) |

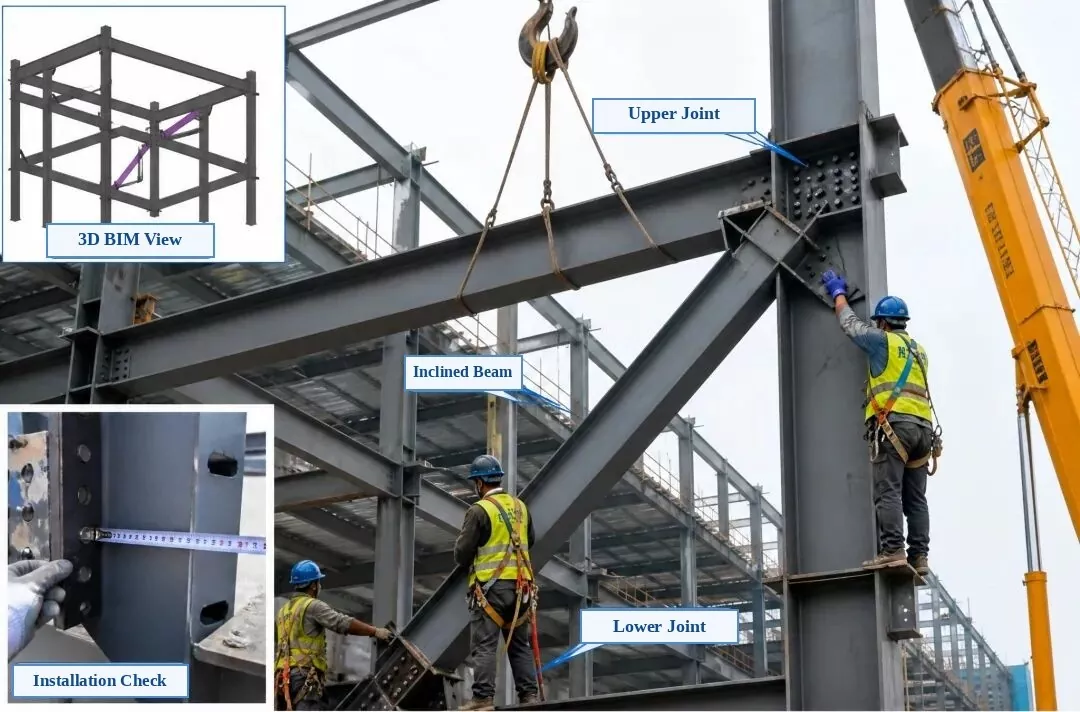

Etiquetas de fotos extraídas:Inserção superior esquerda: Visualização BIM 3D | Inserção inferior esquerda: verificação de instalação | Foto Principal: Junta de Conexão Superior, Viga de Aço Inclinada (Esforço Diagonal), Junta de Conexão Inferior
1. Verificação de pré-instalação:Verifique o número da peça, o tamanho, as posições dos furos dos parafusos e a direção da placa de conexão. Certifique-se de que as superfícies de contato estejam planas, limpas e sem rebarbas ou óleo.
2. Elevação e Posicionamento:Utilize dois pontos de elevação para elevar lentamente a viga inclinada até ao seu lugar. Fixe-o temporariamente e certifique-se de que as juntas superior e inferior estejam alinhadas corretamente com a coluna e viga de aço.
3. Alinhamento e Ajuste:Ajuste a posição da linha central, a altura e o alinhamento vertical da viga inclinada para atender aos requisitos do projeto. Conclua a conexão permanente após o alinhamento.
4. Método de conexão:Conecte com parafusos de alta resistência. Aperte-os uniformemente do centro para fora em ambos os lados, conforme exigido pelo projeto, e marque cada parafuso após o aperto final passar na inspeção.
5. Inspeção de instalação:Verifique a posição da linha central, a altura, o alinhamento vertical, o aperto do contato da placa e a qualidade do aperto dos parafusos. Tudo deve atender ao Código de Aceitação da Qualidade Construtiva de Estruturas Metálicas (GB 50205).

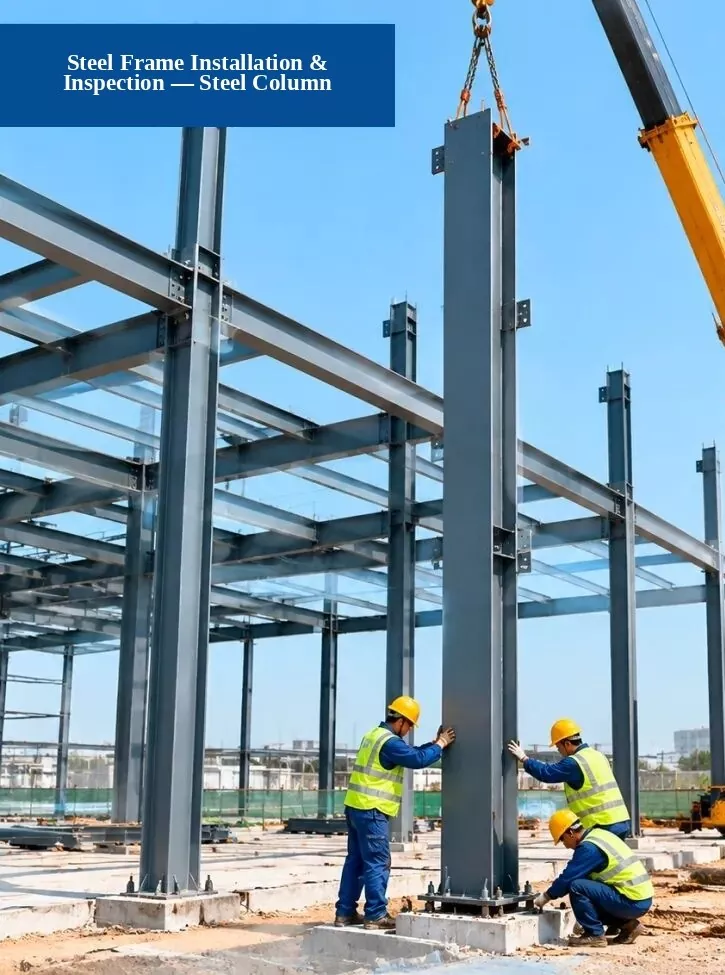

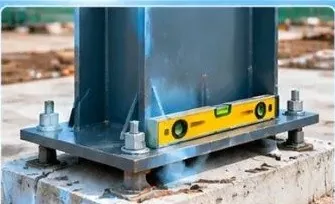

1. Verificação da Fundação:Verifique se as posições dos parafusos de ancoragem, a altura da fundação e as dimensões da fundação atendem aos requisitos do projeto.

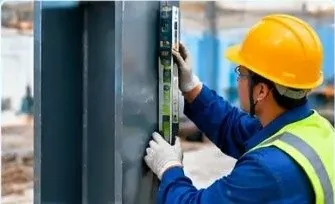

2. Verificação do alinhamento vertical:Use uma estação total, um prumo a laser ou um nível de régua para verificar o quão reta (vertical) a coluna de aço está.

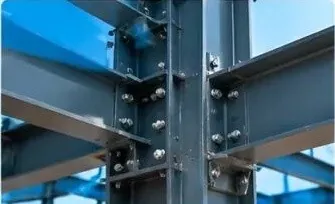

3. Verificação da qualidade da conexão:Verifique se os parafusos, soldas e placas de conexão de alta resistência atendem aos requisitos padrão.

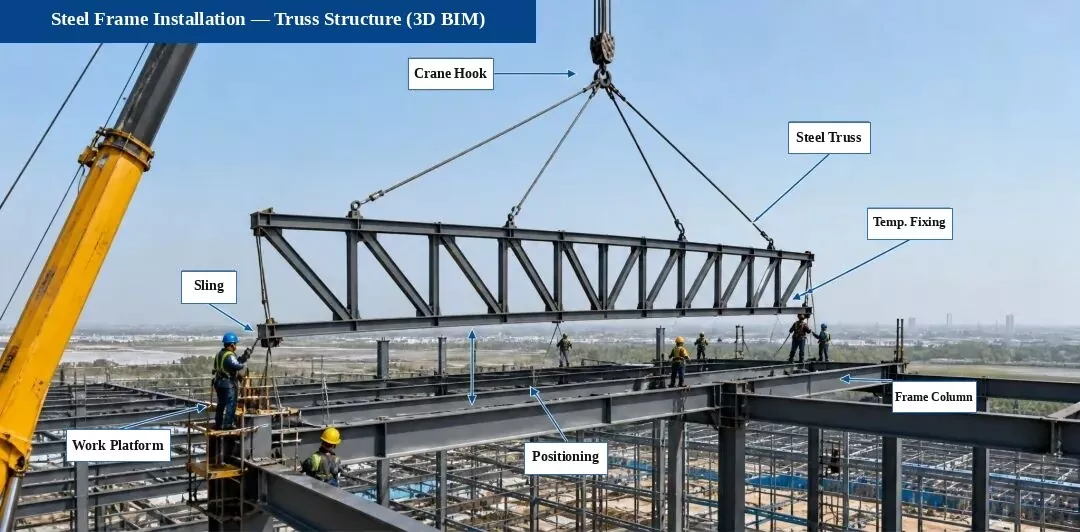

Etiquetas de fotos extraídas:Gancho de guindaste | Estrutura de treliça de aço | Fixação Temporária | Eslinga de elevação | Plataforma de alto trabalho | Coloque em posição | Coluna com estrutura de aço
Fluxo do processo de instalação:Levantamento e marcação → Verificação de suporte → Levantar e posicionar → Fixação temporária → Alinhamento e ajuste → Conexão de parafuso de alta resistência → Soldagem (se necessário)
Principais pontos de instalação:

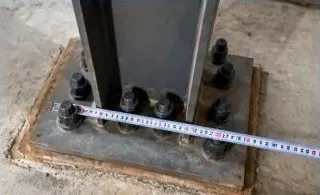

Verifique as posições e alturas dos parafusos de suporte, placas de calço e peças embutidas para garantir que atendam aos requisitos do projeto.

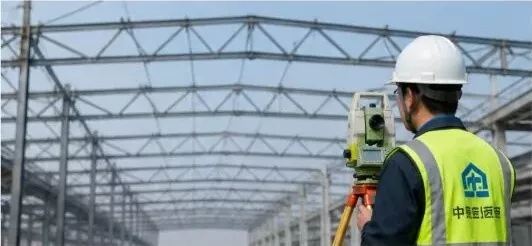

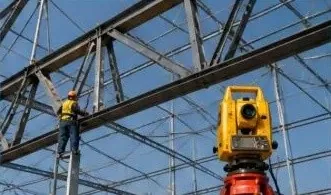

Use uma estação total para medir a linha central, a altura e a flexão da treliça e fazer ajustes de alinhamento.

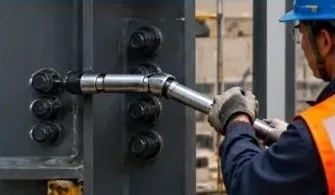

Verifique o número, tamanho e torque dos parafusos de alta resistência e teste-os novamente conforme exigido pelo código.
Observação:A estrutura de treliça neste projeto é pré-montada na fábrica e elevada em seções no local para garantir instalação precisa, qualidade e segurança.

1. Verificação da peça recebida:Verifique a qualidade do material, tamanho, condição da superfície e retilineidade. Instale somente após passar na inspeção.
2. Controle de Processo:Controle o posicionamento das peças, a altura, o alinhamento vertical e o aperto dos parafusos durante a instalação.
3. Itens de inspeção:Posição da linha central, altura, alinhamento vertical, planicidade da superfície e qualidade da conexão do parafuso.
4. Padrão de qualidade:Deve atender ao Código de Aceitação de Qualidade de Construção de Estruturas Metálicas (GB 50205-2020).

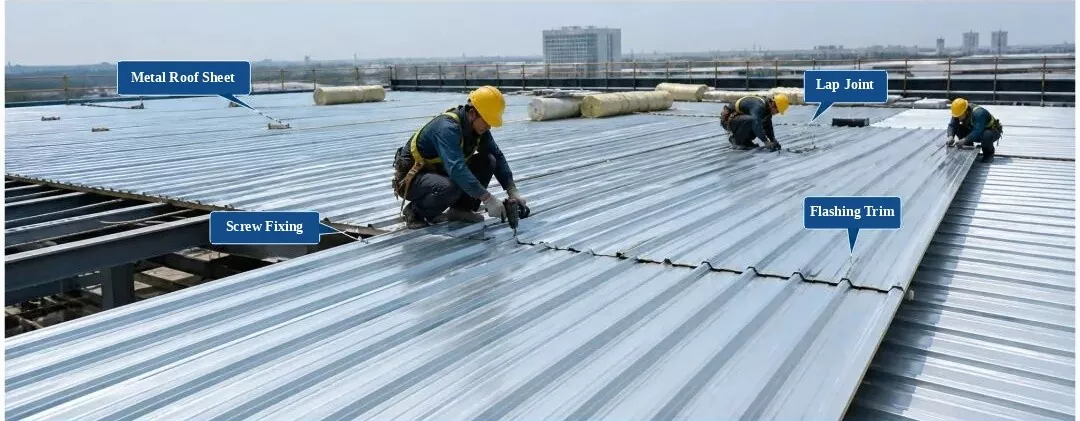

1. Verificação de materiais:Verifique o perfil, espessura, revestimento e cor do painel. Use somente após passar na inspeção.
2. Regras de instalação:Sobreponha os painéis corretamente e fixe-os firmemente. Mantenha o espaçamento dos parafusos dentro dos limites padrão, sem parafusos faltantes ou mal colocados.
3. Itens de inspeção:Planicidade do telhado, largura de sobreposição, espaçamento entre pontos de fixação e detalhes de impermeabilização.
4. Padrão de qualidade:Deve atender ao Código Técnico para Engenharia de Telhados Metálicos (GB 50345-2012).

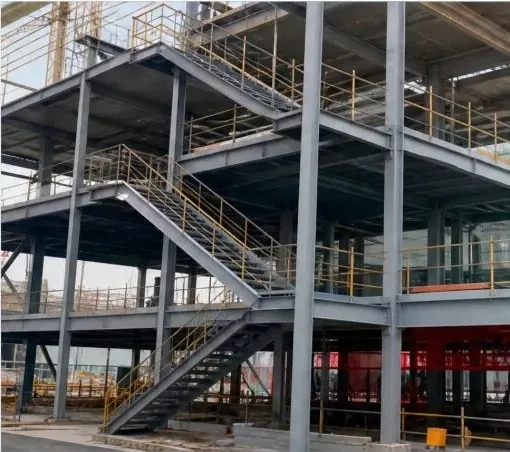

1. Escadas e corrimãos de aço concluídos (foto do local)

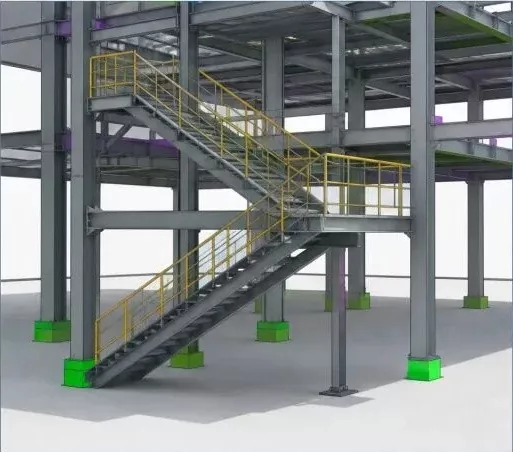

2. Modelo BIM 3D (escadas e corrimãos de aço)

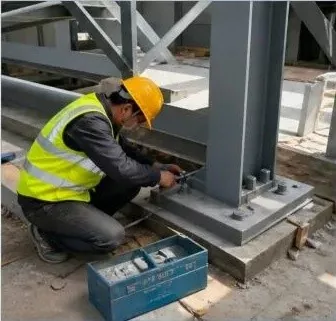

3. Instalação de escadas de aço (obra no local)

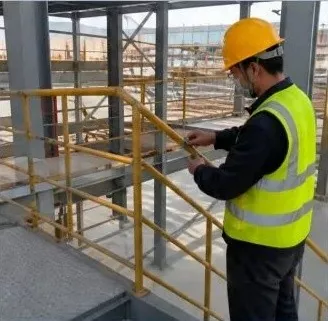

4. Instalação do corrimão (trabalho no local)

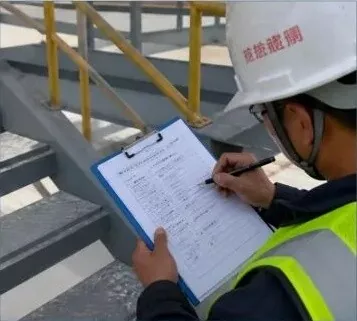

5. Inspeção de qualidade de instalação (verificação no local)
Estrutura de açoésão amplamente utilizados no mercado de construção atual para construir estruturas de edifícios e se tornarão a principal escolha para estruturas de edifícios primárias no futuro. As estruturas de aço têm muitas subcategorias, tipos de estrutura e tipos de componentes. Com base no sistema estrutural, eles são divididos em quatro tipos principais: pórticos, grades espaciais, treliças e estruturas de pórticos.
