Depósito de manutenção de estação ferroviária de estrutura de aço

O depósito de manutenção da estação ferroviária com estrutura metálica é um sistema complexo que integra arquitetura, mecânica estrutural, engenharia ferroviária e projeto de processos. Nas nossas fábricas na China, dividimos todo o edifício em diferentes componentes para atingir o modo de pré-fabricação e montagem.

Forma estrutural

● Estrutura de chassis: Indicada para galpões de manutenção de trens de passageiros comuns com vãos relativamente pequenos e cargas leves.

● Estrutura em grade: Atualmente é a forma mais utilizada nos galpões de manutenção de trens de alta velocidade e trens-bala. É composto por muitas hastes conectadas por nós, formando uma enorme grade tridimensional. Suas vantagens são: alta rigidez e boa resistência sísmica. Pode distribuir uniformemente o peso da cobertura sobre as colunas circundantes, conseguindo assim um grande vão sem colunas superior a 60 metros, permitindo a expedição livre dos comboios dentro do galpão.

● Arco de grande vão ou treliça tubular: Para oficinas de manutenção especial que requerem o levantamento de componentes extremamente grandes, este tipo de estrutura pode ser utilizado para obter uma maior folga interna.

Composição dos componentes estruturais

● Viga de aço

● Coluna de aço

● Viga do guindaste

● Suporte de coluna

● Suporte horizontal

Caso do produto

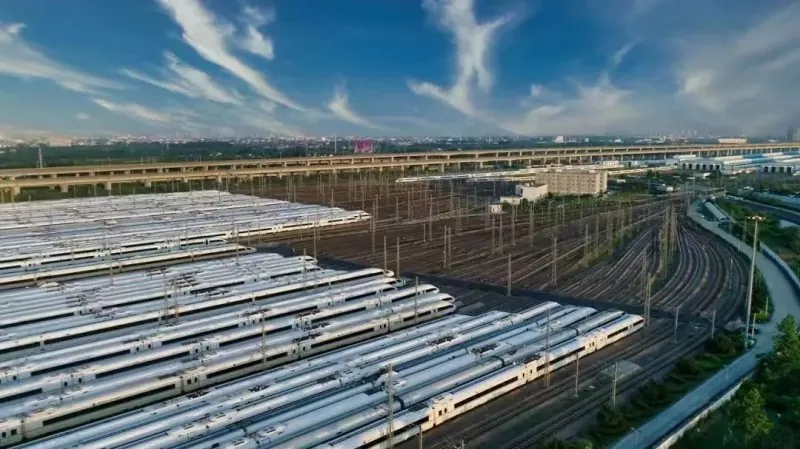

Depósito de manutenção da UEM de Xangai Hongqiao

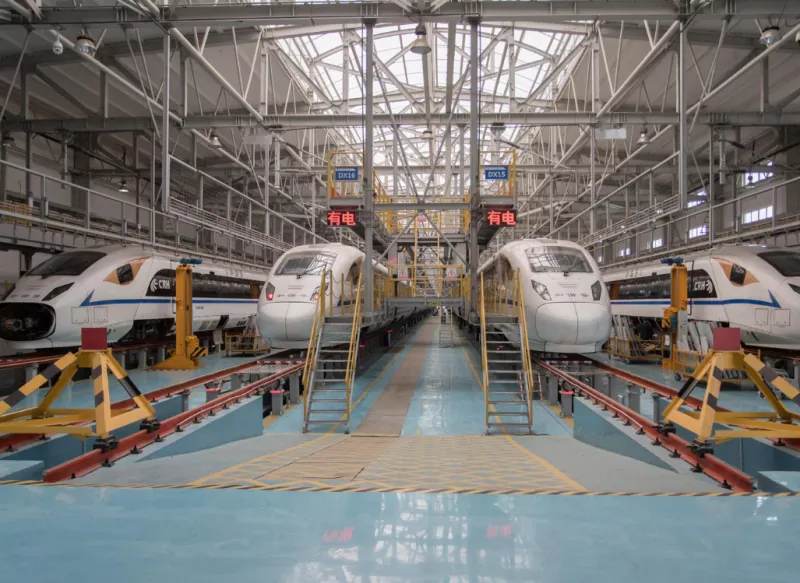

O telhado do galpão de manutenção do Hongqiao EMU Maintenance Depot era um dos maiores telhados de estrutura de aço da China naquela época. Era composto de milhares de barras de aço, e cada barra tinha parafusos em ambas as extremidades que eram aparafusados ​​em uma sólida esfera de aço. A vantagem deste método de conexão é a alta precisão de instalação, rápida velocidade de construção e qualidade controlável. É um sistema complexo que integra disciplinas como engenharia civil, engenharia mecânica, engenharia elétrica e tecnologia da informação. Seu telhado de grade de grande vão foi projetado especificamente para atender aos requisitos de processo de manutenção eficiente, tridimensional e flexível, e é um exemplo perfeito da unidade de forma e função.

Parâmetro (Especificação)

Perguntas frequentes

1. Qual é a vida útil projetada do depósito de manutenção da estação ferroviária com estrutura de aço?

Vida útil projetada: Geralmente 50 anos.

2. Como os equipamentos importantes do armazém de manutenção se coordenam com o edifício com estrutura de aço?

● Plataforma de operação de três andares: A plataforma de estrutura de aço está intimamente ligada ao trem, permitindo aos trabalhadores inspecionar simultaneamente a parte inferior, interior e superior do trem (incluindo pantógrafos e ar condicionado), permitindo operações tridimensionais.

● Ponte rolante (guindaste): Suspensa sob as vigas de aço do telhado, eleva estruturas de direção de 5 a 20 toneladas, motores e outros componentes de grande porte. As vigas especiais dos guindastes precisam ser especialmente projetadas para suportar cargas cíclicas.

3. Por que o teto do depósito de manutenção parece uma grade? Qual é o recurso especial?

É uma estrutura de grade de nós esféricos aparafusados, como uma enorme teia de aranha tridimensional, composta por milhares de tubos de aço conectados por parafusos a sólidas esferas de aço. A sua vantagem é que a carga é distribuída por todas as barras e pilares envolventes, conseguindo um vão ultragrande sem pilares.
